(Écrans TFT et avionique DIY : Dernière mise à jour par Benjamin le 25/03/2026)
Le choix d’un écran TFT-LCD pour un projet d’avionique DIY dépend de nombreux facteurs. Le type d’écran, l’interface de connexion, la disponibilité et la qualité des bibliothèques, ainsi que la luminosité doivent être pris en compte. La taille et la résolution dépendront de l’application logicielle et de l’espace disponible sur le tableau de bord. Par exemple, pour un EFIS ou un EMS, afin d’assurer une excellente lisibilité en toutes circonstances, une taille de 4,3 à 5 pouces, une résolution de 480 × 272 pixels et une luminosité de 500 cd/m² sont les exigences minimales. La technologie IPS offre des angles de vue larges, très appréciables.
Tactile ou pas ? C’est une question de choix personnel : en cas de turbulence, sélectionner une petite zone d’écran ou une option de menu peut s’avérer difficile sur un écran de 5 pouces (ou moins). D’autres systèmes de contrôle doivent être envisagés, tels que boutons-poussoirs, encodeurs rotatifs ou joysticks, qui sont souvent plus précis que les écrans tactiles capacitifs. Ces derniers présentent aussi l’inconvénient d’être toujours brillants, sujets aux reflets, alors qu’un écran non tactile, mat, est beaucoup plus lisible en plein soleil.
Une fois le microcontrôleur ou microprocesseur (MCU/MPU) du projet choisi, l’interface entre le MCU/MPU et l’écran constitue la principale spécification technique à prendre en compte. Bien sûr, cela dépend du type d’écran et du MCU/MPU. Il existe plusieurs interfaces avec les écrans, notamment HDMI, série, et RGB-parallèle, pour ne citer que les plus courantes. Une fois le type d’écran et l’interface sélectionnés, tous les critères mentionnés ci-dessus doivent être pris en compte.
Comment fonctionnent les écrans ?
Il ne s’agit pas ici d’expliquer en détail la technologie des afficheurs LCD ou TFT, mais plutôt la manière dont ils s’interfacent avec nos MCUs. Dans les systèmes embarqués simples qui nous intéressent, la chaîne d’affichage comprend quatre éléments de base : l’afficheur TFT-LCD, le contrôleur graphique, la mémoire tampon d’affichage, et le MCU/MPU.
L’afficheur TFT-LCD
Son rôle est bien sûr d’afficher des graphismes ou des textes. En termes très simples, le panneau de l’afficheur se compose de pixels. Il reçoit des signaux électriques qui, après traitement approprié, peuvent allumer ou éteindre individuellement les pixels et déterminer leur couleur et leur luminosité. La figure 1 montre un afficheur TFT typique.
La connexion à l’afficheur utilise généralement un câble flexible en nappe (câble FFC), le plus souvent à 40 conducteurs. Alors que des dizaines ou des centaines de milliers de pixels doivent être pilotés, selon la taille et la résolution du panneau.
Les afficheurs TFT contiennent donc toujours un driver. Il s’agit d’un circuit intégré spécialisé qui reçoit les données numériques via le câble FFC et génère les tensions analogiques appropriées, avec une synchronisation précise, pour contrôler individuellement chaque pixel rouge, vert et bleu de l’écran. Par exemple, le ST7277 de Sitronix est conçu pour piloter des panneaux TFT 800×480 ; il en existe évidemment une multitude d’autres.
Le contrôleur graphique
Sa fonction est de lire en boucle continue la mémoire tampon et de transmettre les données des pixels, ainsi que les signaux de synchronisation et d’horloge, via le FFC, vers le driver de l’afficheur.
La mémoire tampon
C’est une zone mémoire qui stocke en temps réel les informations de couleur et de luminosité de chaque pixel. Par exemple, si l’afficheur supporte une profondeur de couleur de 16 bits (RGB 565, voir ci-dessous), alors 2 octets de mémoire tampon sont nécessaires par pixel. Si la résolution du panneau est de 800 x 480 pixels, la capacité minimale de mémoire tampon requise est de 800 x 480 x 2 = 768 kilo-octets.
Le MCU/MPU
Sa fonction est de calculer les images à afficher et d’alimenter la mémoire tampon en conséquence, avec les données appropriées. Il n’a pas besoin de mettre à jour l’intégralité de la mémoire tampon à chaque image. Il doit simplement mettre à jour dans la mémoire ce qui a changé par rapport à l’image précédente.
Les différents types d’écran
Les quatre éléments de base mentionnés ci-dessus peuvent être organisés de différentes manières. Les petits écrans à faible résolution ont tendance à disposer d’une mémoire tampon et d’un contrôleur graphique intégrés. Par exemple, le circuit ILITEK ILI9340 permet de piloter un afficheur TFT LCD couleur RGB 240×320, qui prend en charge des profondeurs de couleur de 16 ou 18 bits. Il regroupe sur une seule puce un driver, un contrôleur graphique, la mémoire tampon nécessaire et une interface SPI. Beaucoup de petits écrans utilisent ce circuit (Fig. 2).
Les afficheurs plus grands, comme celui illustré à la figure 1, peuvent être gérés soit par un microcontrôleur via une interface SPI et une carte spécialisée comprenant une mémoire tampon et un contrôleur graphique (un bon exemple est le RA8875, voir ci-dessous), soit par un microcontrôleur plus puissant intégrant la mémoire tampon et le contrôleur graphique, et via une interface RGB parallèle (voir ci-dessous les écrans ESP32).
L‘interface HDMI
Ordinateurs monocarte
Les cartes microcontrôleurs n’intègrent jamais de connecteur d’affichage de type HDMI. En revanche, les ordinateurs mono-carte (SBC, pour Single Board Computer), comme par exemple le Raspberry Pi sous Linux ou le LattePanda sous Windows, disposent d’une telle interface.
Cependant, les ordinateurs, et en particulier leurs systèmes d’exploitation, sont peu tolérants à la perte d’alimentation. Ils doivent être éteints correctement. Les systèmes embarqués doivent être conçus de manière à ce qu’une perte d’alimentation inattendue (comme la bascule du Master Switch dans un avion) ne provoque pas de corruption du système d’exploitation ni de perte de données dans le logiciel applicatif en cours d’exécution.
Pour fonctionner en toute sécurité dans une application embarquée, un ordinateur monocarte nécessite donc des dispositifs pour sécuriser son alimentation (comme celui-ci pour le Raspberry Pi, par exemple), qui donnent au système d’exploitation le temps de s’éteindre correctement. On parle d’UPS, pour Uninterruptible Power Supply. Dans le cadre d’un projet DIY, le système est donc plus complexe et plus sujet à des défaillances.
Microcontrôleurs
Ils sont beaucoup mieux adaptés aux tâches embarquées. Leur procédure standard d’arrêt consiste simplement à couper l’alimentation.
Par ailleurs, les écrans HDMI lisibles en plein soleil sont très rares et exceptionnellement utilisables aussi bien en mode portrait qu’en mode paysage. Pour ces raisons, les écrans HDMI ne conviennent guère, et ne seraient pas faciles à utiliser dans nos applications d’avionique. La puissance graphique d’un ordinateur mono-carte, associé à un logiciel graphique comme Processing, est pourtant bien supérieure à celle d’un microcontrôleur… Mais surtout, on va voir qu’il existe d’excellentes alternatives.
MIPI-DSI
Comme le HDMI, il s’agit d’une autre interface de niveau industriel. Certaines cartes microcontrôleurs haut de gamme, volumineuses et coûteuses (STM32, Arduino Portenta, etc.) intègrent un contrôleur graphique haute performance et disposent d’un connecteur MIPI-DSI.
Mais la rareté des écrans MIPI-DSI (surtout avec la haute luminosité requise), combinée à la complexité de ces microcontrôleurs professionnels, et à l’absence de bibliothèque graphique adaptée et simple d’utilisation, rend leur emploi dans un projet d’avionique DIY pratiquement impossible pour un amateur. Ces cartes sont plutôt destinées à des applications industrielles et professionnelles, elles sortent du domaine de l’amateur auquel ce site est destiné.
Les interfaces série
C’est la catégorie d’interface la plus courante pour les microcontrôleurs. L’interface série peut utiliser le protocole I2C ou SPI.
I2C
Le protocole I2C peut contrôler un système quelconque grâce à seulement deux broches d’entrée/sortie (SDA et SCL). Plusieurs appareils peuvent coexister sur un bus I2C tant qu’ils ont des adresses différentes. Ce bus est relativement lent, idéal pour des capteurs, un peu moins pour des écrans. Certains écrans LCD monochromes alphanumériques, comme celui illustré à la figure 3, bien qu’ayant une interface parallèle, peuvent être connectés à un bus I2C à l’aide d’une petite carte d’interface parallèle-vers-I2C soudée au dos de l’écran.
Pour afficher quelques lignes de texte, le bus I2C est alors amplement suffisant. Un tel écran pourrait trouver sa place sur un tableau de bord, par exemple pour afficher certains paramètres du moteur, la position d’un trim, les réglages d’un pilote automatique, etc. Cependant, cette technologie bien éprouvée a une apparence quelque peu austère et rétro, et fonctionne sous 5 volts, alors que les microcontrôleurs récents utilisent une tension de 3,3 volts.
Il existe aussi des écrans de technologie OLED utilisant le bus I2C, souvent de petite taille et de faible résolution. Ils permettent d’afficher des textes courts ou des graphiques très simples. Ils peuvent être utilisés avec une tension de 3,3 volts.
SPI
En raison de la nature rudimentaire et de l’aspect archaïque des écrans LCD alphanumériques monochromes, les écrans graphiques couleur sont généralement préférés. La technologie TFT est de loin la plus répandue. La connexion SPI est la plus courante. Les écrans TFT avec une interface SPI utilisent divers contrôleurs, par exemple le ST7735, le HX8357, le RA8875, entre autres. Leur taille varie de moins de 2 pouces en diagonale, jusqu’à 7 pouces. Leur résolution va de 128 x 160 à 800 x 480 pixels, et certains modèles incluent une interface tactile.
L’interface SPI
Le bus SPI est nettement plus rapide que le bus I2C. Quatre fils sont nécessaires : MISO, MOSI, CLK et CS. Le SPI convient très bien aux besoins des écrans TFT des systèmes avioniques personnels. Ce bus présente cependant un inconvénient important par rapport aux interfaces parallèles : il n’est pas possible de synchroniser le microcontrôleur avec le balayage de l’écran.
Par ailleurs, les contrôleurs de ces écrans ne sont pas équipés de buffers multiples. Tout cela peut entraîner des phénomènes de scintillement (flickering) très gênants sur des animations rapides, se manifestant par des clignotements et/ou des lignes ou des bandes sombres qui défilent verticalement. Les animations sont donc à utiliser avec parcimonie.
Comment éviter les clignotements ?
D’une manière générale, la meilleure façon de supprimer les éventuels scintillements consiste à mettre à jour uniquement les zones de l’écran qui changent et à les réduire au minimum.
Ces principes de prévention sont impossibles à appliquer dans l’exemple de la vidéo 1, où une grande surface circulaire se déplace. Le cercle est successivement affiché, puis effacé en traçant à sa place un cercle identique, mais de la couleur du fond (ici le noir), puis affiché de nouveau à l’emplacement suivant : de forts scintillements sont alors garantis. Inutile de penser à programmer un jeu vidéo, avec des sprites mobiles, à l’aide d’un microcontrôleur et d’un écran TFT SPI !
Heureusement, les affichages en avionique peuvent se passer de sprites. Néanmoins, l’affichage via SPI et sans scintillement de l’horizon artificiel d’un EFIS constitue un vrai défi. Il faut faire coexister sur l’écran de nombreux affichages textuels et graphiques qui varient rapidement, sur un fond lui-même mobile symbolisant le ciel en bleu et la terre en ocre.
Le contrôleur graphique RA8875
Pour notre projet d’EFIS Teensy, afin de surmonter cette difficulté, nous avons choisi d’utiliser un écran équipé d’un contrôleur RA8875. Ce dernier sert d’interface entre le microcontrôleur, auquel il est connecté en SPI, et la dalle LCD-TFT auquel il est connecté via une interface parallèle (Fig. 4). Le RA8875 permet de gérer séparément deux couches différentes, chacune ayant sa propre mémoire dédiée, ce qui permet de se rapprocher du principe du double buffer. Ce contrôleur bénéficie en outre d’une bibliothèque particulièrement efficace et rapide, optimisée pour les cartes Teensy 4.x.
La bibliothèque RA8875
L’inconvénient principal de la bibliothèque utilisée (mais c’est la rançon de sa rapidité) est qu’elle ne gère pas les tentatives d’affichage de pixels en dehors des coordonnées autorisées par la définition de l’écran. Il revient au programmeur soit de gérer ces dépassements, au prix d’un ralentissement lié à des calculs plus complexes, soit de les éviter, grâce à des calculs moins complexes.
C’est la deuxième solution qui a été choisie, ce qui a conduit à faire des concessions par rapport à l’aspect habituel d’un horizon artificiel : les graduations de pitch se contentent de tourner avec l’horizon, mais ne se déplacent pas verticalement avec lui, et l’arc des graduations d’angle de roulis est fixe (vidéo 2). Une solution plus élégante aurait certainement pu être envisagée, mais entre-temps, l’EFIS-EMS ESP32 (cf. plus bas) a changé la donne.
Quel contrôleur RA8875 utiliser ?
Les écrans EastRising/BuyDisplay ont quelques fonctions annexes qui ne sont pas utiles pour nos projets : slot micro SD, emplacements SPI Flash et clavier. De plus, ils manifestent à l’usage une tendance certaine à dysfonctionner, par exemple si la connexion SPI dépasse quelques centimètres, ou si on utilise pour les essais une plaque de connexions sans soudure (breadboard). Les écrans noirs, aussi intempestifs qu’incompréhensibles, ne sont pas rares.
Pour ces raisons, nous préférons utiliser le contrôleur RA8875 Adafruit, plus fiable. Et une dalle séparée, comme celle-ci ou celle-là, qui ont en outre le gros avantage sur les dalles EastRising d’être de technologie IPS (angles de vision étendus).
Ceci permet par ailleurs une plus grande flexibilité dans la disposition des éléments lors de l’installation sur le tableau de bord. En effet, la carte contrôleur RA8875 peut être intégrée sur le même circuit imprimé que la carte Teensy, ce qui garantit une connexion SPI la plus fiable et la plus courte possible. En outre, contrairement à la connexion SPI, la connexion parallèle (nappe à 40 conducteurs) peut être étendue sans inconvénient grâce à un prolongateur de 20 cm (Fig. 5). Voir la page EFIS.
Les dalles LCD haute luminosité de 5 pouces de diagonale nécessitent un courant d’alimentation du rétroéclairage supérieur à celui des dalles de 4,3 pouces. Pour cette raison, il est nécessaire de souder ensemble les deux pads intitulés « +100mA » au dos du contrôleur RA8875 (fig. 6).
Interface parallèle
Avec les interfaces parallèles (ou RGB-parallèle), chaque bit de chaque couleur (Rouge, Vert, Bleu) est transmis sur une ligne distincte. Il faut donc 24 lignes si chaque couleur est codée sur 8 bits ; c’est ce qu’on appelle le mode RGB888. Seules 16 lignes sont nécessaires pour le mode RGB565, où le Rouge et le Bleu sont codés sur 5 bits et le Vert sur 6 bits.
Plusieurs autres lignes sont requises pour les synchronisations verticale et horizontale, pour le signal d’horloge, etc. Et une ligne correspond à une broche. Ainsi, de nombreuses cartes de microcontrôleurs manquent tout simplement de broches. Par ailleurs, une puissance de calcul élevée et une mémoire de grande capacité sont nécessaires pour gérer toutes ces broches et tous ces signaux.
L’avantage d’une telle interface graphique RGB parallèle, combinée à une double mémoire tampon (un bloc de données étant affiché pendant qu’un autre est en cours de calcul et de mise à jour), est de permettre des animations rapides, sans le moindre scintillement. Mais cela demande beaucoup de ressources, notamment en mémoire.
L’interface RGB parallèle est-elle compatible avec les microcontrôleurs ?
Jusqu’à récemment, ce type d’interface ne répondait pas aux principes essentiels décrits sur la page d’accueil du site AvionicsDuino : la simplicité et la maîtrise des coûts. Mais l’arrivée récente d’écrans ESP32 à faible coût, combinée à l’émergence de deux bibliothèques graphiques dédiées, de qualité exceptionnelle (TFT_eSPI et LovyanGFX), a radicalement changé la situation. La figure 7 montre l’un de ces écrans à contrôleur ESP32.

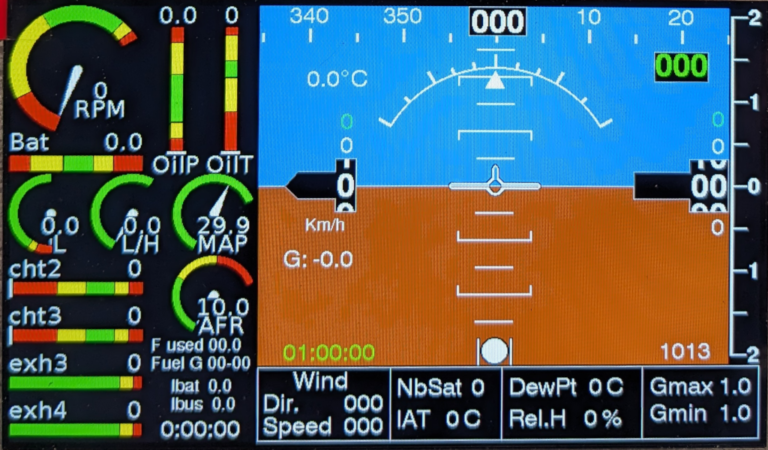

L’EFIS-EMS ESP32
Les capacités graphiques de ces écrans, associées à la bibliothèque LovyanGFX (que nous privilégions), sont exceptionnelles. L’utilisation intensive de sprites permet de réaliser des animations de qualité professionnelle, sans scintillement. Un horizon artificiel très réaliste devient possible grâce à de simples microcontrôleurs. La figure 8 montre l’aspect de l’écran du nouveau système AvionicsDuino ESP32 EFIS-EMS, doté d’un écran de 7 pouces.
La luminosité de la totalité des écrans ESP32 disponibles sur le marché est bien trop faible. De plus, leur écran tactile brillant est fortement sujet aux reflets, et est difficilement utilisable en cas de turbulence. Pour ces raisons, et pour le projet EFIS-EMS, une carte contrôleur ESP32-S3 personnalisée a été développée. Elle est associée à une dalle TFT mate non tactile de 1000 cd/m². Ce système d’affichage est contrôlé via six boutons-poussoirs en façade. Voir la page « ESP32 EFIS EMS ». Ce système utilise un autre microcontrôleur ESP32-S3 pour son module d’acquisition de données distantes (RDAM, pour Remote Data Acquisition Module).
